ทำความเข้าใจวิธีการควบคุมความเร็วของมอเตอร์ซิงโครนัสแม่เหล็กถาวร

2024-01-18 11:32:38

By

    แบ่งปันไปที่:

มอเตอร์ซิงโครนัสแม่เหล็กถาวร ได้รับการยกย่องอย่างสูงในด้านประสิทธิภาพสูง สัญญาณรบกวนต่ำ และความน่าเชื่อถือ การควบคุมความเร็วเป็นส่วนสำคัญในการได้รับประสิทธิภาพที่ดีที่สุดจากมอเตอร์ซิงโครนัสแม่เหล็กถาวร เช่นเดียวกับที่เราแต่ละคนมีจังหวะและความเร็วของตัวเอง มอเตอร์ซิงโครนัสแม่เหล็กถาวรจำเป็นต้องปรับความเร็วตามเฉพาะ ใบสมัคร เงื่อนไขต่างๆ เพื่อตอบสนองความต้องการและบรรลุผลที่ดีที่สุด

พื้นฐานของการควบคุมความเร็วมอเตอร์ซิงโครนัสแม่เหล็กถาวร

มอเตอร์ซิงโครนัสแม่เหล็กถาวรเป็นมอเตอร์ชนิดพิเศษที่โรเตอร์ประกอบด้วยแม่เหล็กถาวรที่ทำปฏิกิริยากับขดลวดบนสเตเตอร์เพื่อสร้างสนามแม่เหล็ก ในระหว่างการทำงานของมอเตอร์ซิงโครนัสแม่เหล็กถาวร การควบคุมความเร็วเป็นกุญแจสำคัญในการควบคุมที่แม่นยำและเพิ่มประสิทธิภาพการทำงาน หลักการพื้นฐานของการควบคุมความเร็วมอเตอร์ซิงโครนัสแม่เหล็กถาวรมีดังนี้:

การซิงโครไนซ์สนามแม่เหล็ก:

สนามแม่เหล็กโรเตอร์ของมอเตอร์ซิงโครนัสแม่เหล็กถาวรเคลื่อนที่ในการซิงโครไนซ์กับสนามแม่เหล็กหมุนที่สร้างโดยสเตเตอร์ และการเคลื่อนที่แบบซิงโครนัสนี้ทำได้โดยการควบคุมกระแสในขดลวดสเตเตอร์ เมื่อขดลวดสเตเตอร์ถูกกระตุ้น สนามแม่เหล็กที่สร้างขึ้นจะโต้ตอบกับสนามแม่เหล็กของแม่เหล็กถาวร ทำให้โรเตอร์หมุนตามสนามแม่เหล็กที่กำลังหมุนในการเคลื่อนที่แบบซิงโครนัส ด้วยการปรับขนาดและทิศทางของกระแสในขดลวดสเตเตอร์ ทำให้สามารถควบคุมความเร็วการหมุนของสนามแม่เหล็กได้ จึงทำให้สามารถควบคุมความเร็วของมอเตอร์ซิงโครนัสแม่เหล็กถาวรได้

ระบบควบคุมวงปิด:

เพื่อให้สามารถควบคุมความเร็วได้อย่างแม่นยำและมีเสถียรภาพมากขึ้น โดยทั่วไปแล้วมอเตอร์ซิงโครนัสแม่เหล็กถาวรจะใช้ระบบควบคุมแบบวงปิด ระบบควบคุมวงปิดจะป้อนสัญญาณข้อผิดพลาดกลับไปยังตัวควบคุมโดยการวัดความเร็วของมอเตอร์และเปรียบเทียบกับความเร็วเป้าหมายที่ตั้งไว้ ตัวควบคุมจะปรับกระแสของขดลวดสเตเตอร์ตามสัญญาณข้อผิดพลาด เพื่อให้ความเร็วของมอเตอร์ค่อยๆ เข้าใกล้ค่าที่ตั้งไว้และคงอยู่ภายในช่วงที่ตั้งไว้



วิธีการควบคุมความเร็วมอเตอร์ซิงโครนัสแม่เหล็กถาวรทั่วไป

การควบคุม PID แบบดั้งเดิม:

การควบคุม PID แบบดั้งเดิมเป็นวิธีการควบคุมความเร็วมอเตอร์ซิงโครนัสแม่เหล็กถาวรที่ใช้งานง่ายและใช้กันอย่างแพร่หลาย วิธีการควบคุมนี้จะคำนวณปริมาณควบคุมโดยการเปรียบเทียบข้อผิดพลาดระหว่างความเร็วที่ตั้งไว้กับความเร็วจริง จากนั้นแปลงปริมาณควบคุมนี้เป็นปริมาณการปรับของกระแสที่คดเคี้ยวของสเตเตอร์ ตัวควบคุม PID จะปรับกระแสของขดลวดสเตเตอร์ตามขนาดของ ข้อผิดพลาดและอัตราการเปลี่ยนแปลงเพื่อให้ความเร็วมอเตอร์ค่อยๆใกล้เคียงกับค่าที่ตั้งไว้ การควบคุม PID นั้นง่ายและง่ายต่อการรับรู้ แต่อาจมีข้อจำกัดบางประการในการตอบสนองที่รวดเร็วและความสามารถในการป้องกันการรบกวน วิธีนี้เหมาะสำหรับการใช้งานที่ไม่ต้องการความแม่นยำในการควบคุมสูง เช่น ปั๊มและการใช้งานอื่นๆ ที่มีน้ำหนักเบา

การควบคุมเวกเตอร์:

การควบคุมเวกเตอร์เป็นวิธีการควบคุมความเร็วมอเตอร์ซิงโครนัสแม่เหล็กถาวรโดยอาศัยเวกเตอร์ปัจจุบัน ตระหนักถึงการควบคุมความเร็วของมอเตอร์โดยการแยกส่วนของกระแสขดลวดสเตเตอร์ออกเป็นสององค์ประกอบบนแกนตั้งฉาก (แกนแม่เหล็กและแกนหมุน) และควบคุมขนาดและเฟสของส่วนประกอบทั้งสองนี้แยกกัน การควบคุมเวกเตอร์มีการตอบสนองแบบไดนามิกที่ดีและมีความแม่นยำในการควบคุมสูง และสามารถควบคุมความเร็วได้อย่างรวดเร็วและแม่นยำ เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำในการควบคุมและรับน้ำหนักมาก

ระบบควบคุมแรงบิดโดยตรง (DTC):

การควบคุมแรงบิดโดยตรงเป็นวิธีการควบคุมความเร็วมอเตอร์ซิงโครนัสแม่เหล็กถาวรโดยใช้โซ่แม่เหล็กและแรงบิด โดยจะวัดโซ่แม่เหล็กและแรงบิดของมอเตอร์โดยตรง และคำนวณกระแสขดลวดสเตเตอร์ที่เหมาะสมตามแรงบิดและความเร็วเป้าหมายที่ตั้งไว้ ตัวควบคุม DTC สามารถติดตามการเปลี่ยนแปลงของโซ่แม่เหล็กและแรงบิดของมอเตอร์ได้แบบเรียลไทม์ และปรับกระแสขดลวดสเตเตอร์ได้อย่างแม่นยำ ทำให้สามารถควบคุมความเร็วของมอเตอร์ได้อย่างแม่นยำ DTC มีข้อได้เปรียบในด้านการตอบสนองที่รวดเร็ว ประสิทธิภาพไดนามิกสูง และความต้านทานต่อการก่อกวนโหลด แต่ค่อนข้างซับซ้อนและต้องใช้ทรัพยากรการคำนวณสูงสำหรับตัวควบคุม DTC มีข้อได้เปรียบในด้านการตอบสนองที่รวดเร็ว ประสิทธิภาพไดนามิกสูง และความต้านทานต่อการรบกวนโหลด แต่ค่อนข้างซับซ้อนและต้องใช้ทรัพยากรการคำนวณสูงของคอนโทรลเลอร์ เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำในการควบคุมสูงและประสิทธิภาพแบบไดนามิก เช่น เครื่องมือกลและการใช้งานอื่นๆ ที่มีความหลากหลายในการโหลดสูง

การควบคุมการคาดการณ์แบบจำลอง (MPC):

การควบคุมแบบคาดการณ์ล่วงหน้าเป็นวิธีการควบคุมความเร็วตามแบบจำลองทางคณิตศาสตร์สำหรับมอเตอร์ซิงโครนัสแม่เหล็กถาวร โดยจะคาดการณ์สถานะและพฤติกรรมของมอเตอร์ในช่วงเวลาในอนาคตโดยการสร้างแบบจำลองทางคณิตศาสตร์ของระบบมอเตอร์ และสร้างกลยุทธ์การควบคุมที่ดีที่สุดโดยการคำนวณการปรับให้เหมาะสมที่สุดตามวัตถุประสงค์การควบคุมที่ตั้งไว้ ตัวควบคุม MPC สามารถพิจารณาปัจจัยหลายประการ เช่น เป็นลักษณะไดนามิกของมอเตอร์ ข้อจำกัด และวัตถุประสงค์ในการควบคุม เพื่อให้บรรลุการควบคุมความเร็วที่มีประสิทธิภาพสูง MPC เหมาะสำหรับโอกาสที่มีความต้องการสูงสำหรับความแม่นยำในการควบคุมและประสิทธิภาพแบบไดนามิก MPC เหมาะสำหรับการใช้งานที่มีความต้องการสูงในด้านความแม่นยำในการควบคุมและประสิทธิภาพแบบไดนามิก



สรุป

เทคโนโลยีการควบคุมความเร็วมอเตอร์ซิงโครนัสแม่เหล็กถาวรเป็นงานวิจัยที่สำคัญพร้อมการใช้งานจริงที่หลากหลาย วิธีการควบคุมที่แตกต่างกันแสดงให้เห็นถึงประสิทธิภาพและความน่าเชื่อถือที่ดีขึ้นในการใช้งานทางอุตสาหกรรมที่แตกต่างกัน ทำให้สามารถควบคุมความเร็วได้อย่างแม่นยำสำหรับระบบมอเตอร์ ด้วยการวิจัยและนวัตกรรมอย่างต่อเนื่อง จะทำให้เกิดความก้าวหน้าอีกขั้นในการควบคุมความเร็วของมอเตอร์ซิงโครนัสแม่เหล็กถาวร นี่เป็นโซลูชันที่มีประสิทธิภาพ เชื่อถือได้ และเป็นมิตรกับสิ่งแวดล้อมมากขึ้นสำหรับการใช้งานในอุตสาหกรรม



สินค้าที่เกี่ยวข้อง

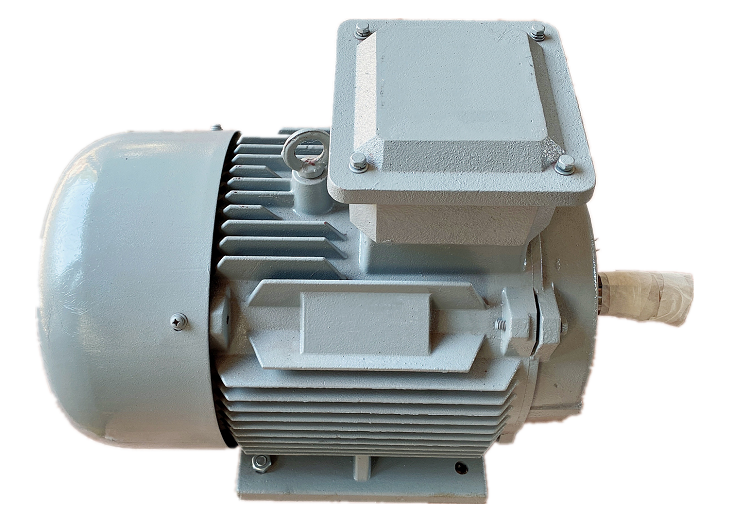

มอเตอร์ แม่เหล็กถาวร รุ่นมาตรฐาน TYB ซีรี่ส์

ใช้แม่เหล็กถาวร NdFeB ที่มีประสิทธิภาพสูง ไม่มีการสูญเสียการกระตุ้น และด้วยการออกแบบโครงสร้างโรเตอร์แบบพิเศษ ช่วยลดการสูญเสียเหล็กและการสูญเสียหลงทางได้อย่างมาก ประสิทธิภาพของเครื่องจักรทั้งหมดสูงกว่ามาตรฐาน IE4 ประสิทธิภาพจะเพิ่มขึ้น 5-10% และ ตัวประกอบกำลังได้รับการปรับปรุง 10-15% หรือมากกว่า

สามารถรักษาประสิทธิภาพสูงและตัวประกอบกำลังในช่วงโหลด 20% -120% ตัวประกอบกำลังสามารถเป็น 1 มอเตอร์แบบอะซิงโครนัสสามเฟสสามารถเข้าถึงได้เพียง 0.86 เท่านั้น
ลดการสูญเสียในสายได้อย่างมีประสิทธิภาพ การประหยัดพลังงานในการโหลดเบามีความสำคัญมากขึ้น และปรับปรุงการใช้กริด


เครื่องกำเนิดไฟฟ้าแม่เหล็กถาวรพลังงานลม/น้ำ

บริษัทของเราได้ศึกษาเครื่องกำเนิดไฟฟ้าแบบซิงโครนัสสามเฟสโดยการดูดซับข้อดีของผลิตภัณฑ์ที่คล้ายคลึงกันทั้งในและต่างประเทศ สามารถใช้งานได้อย่างกว้างขวางกับระบบไฟฟ้าเป็นอุปกรณ์หลักหรืออุปกรณ์สำรอง เช่น สถานีไฟฟ้าทางทะเล แท่นขุดเจาะนอกชายฝั่ง สถานีไฟฟ้าภาคพื้นดิน สถานีไฟฟ้าบนเกาะ สถานีเคลื่อนที่ สถานีไฟฟ้าฉุกเฉิน และสถานีไฟฟ้าพลังน้ำขนาดเล็ก และสามารถขับเคลื่อนได้ด้วยภายใน เครื่องยนต์สันดาป เครื่องยนต์แก๊ส กังหันไอน้ำ กังหันน้ำ และมอเตอร์ไฟฟ้า เครื่องกำเนิดไฟฟ้าอาจเป็นการทำงานแบบหน่วยเดียว การทำงานแบบขนาน หรือการดำเนินการที่เชื่อมต่อกับกริด
เราสามารถปรับแต่งได้อย่างสมบูรณ์แบบสำหรับลูกค้าที่แตกต่างกันตามความต้องการที่แตกต่างกัน สิ่งที่คุณต้องการ วิศวกรที่มีประสบการณ์ของเราจะมอบโซลูชั่นที่มีประสิทธิภาพตามที่คุณต้องการ
ความต้องการของคุณคือสิ่งที่เราติดตามเสมอ!

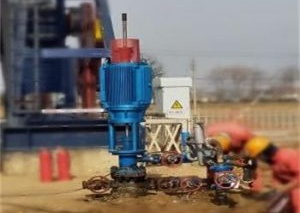

PMM สำหรับ PCP ในแหล่งน้ำมัน
